PB24 Pozo de bombeo en polietileno, 2 bombas
Descripción y funcionamiento
Equipo destinado a recibir tanto las aguas sucias (fecales y efluentes de tipo doméstico o similar) como las aguas claras (pluviales, ya depuradas..) y elevarlas al punto de vertido en todos aquellos casos en los que las aguas llegan a un nivel inferior al del punto en que deben ser evacuadas.
Compuestos por:

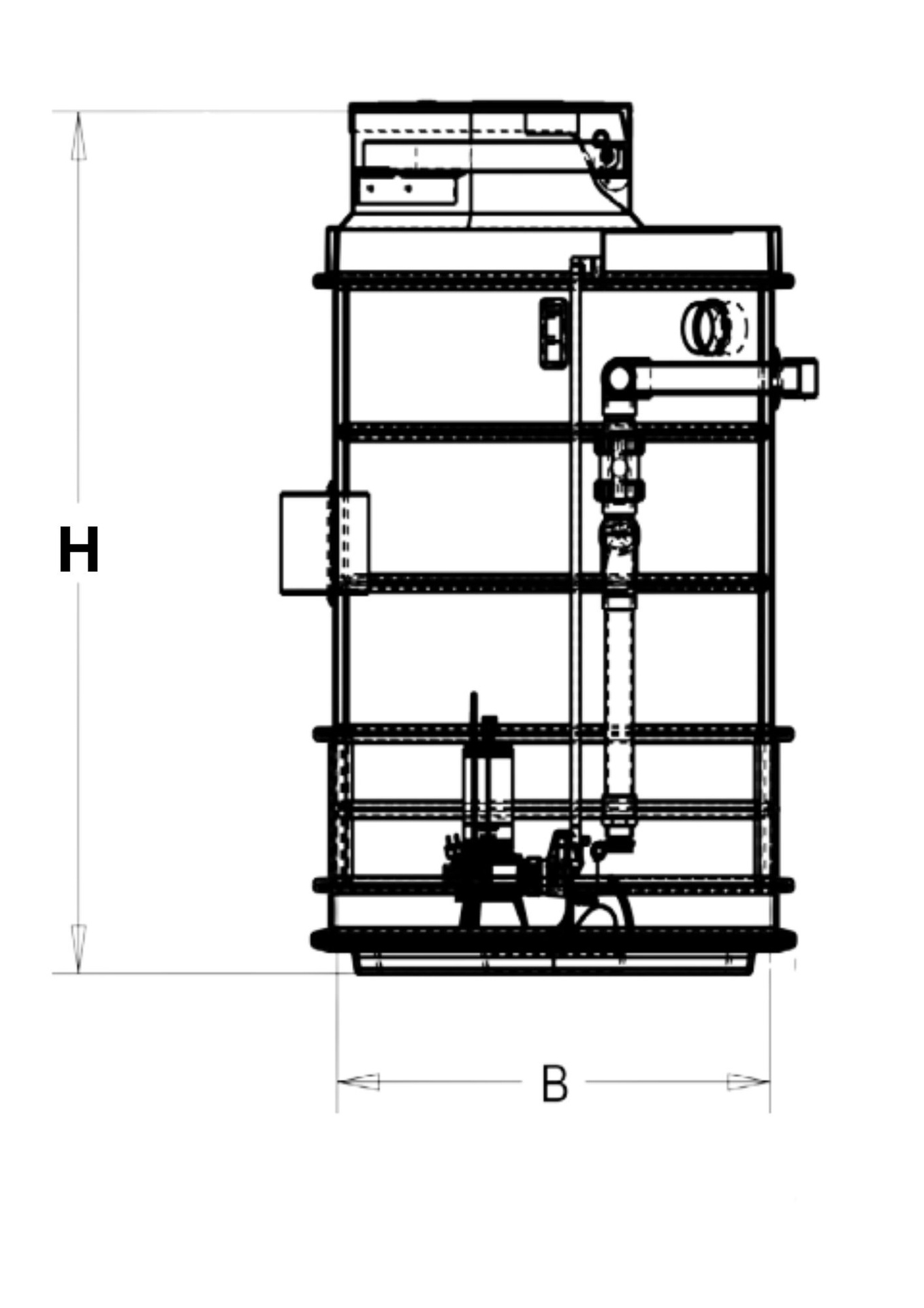

- Cuba vertical cilíndrica fabricada en polietileno en dos opciones de diámetro y con distintas alturas para montaje de pozo de bombeo. Cuba de polietileno de alta densidad, color negro.
- Tapa de PRFV.
- 1 Tubo de entrada PVC Ø110 (montado en fábrica).
- 2 Bombas trifásicas (según caudal y altura manométrica a bombear),
- 5 Interruptores de nivel (boya).
- 2 Válvulas de cierre.
- 2 Válvulas antirretorno.
- 1 Cuadro eléctrico.
- 1 Salida descarga tubo PVC Ø63.
- 1 Ventilación y 1 pasacables de Ø63.
Instalación
Se seguirán las indicaciones recogidas en el manual PRELPE.
Especificaciones técnicas :
-
Materiales :Polietileno
-
Tipo de instalación :Enterrado , En superficie
Funcionamiento
El puesto de bombeo recibe todas las aguas a bombear. Existen 5 interruptores (boyas) de nivel, la 1ª situada más abajo para paro de seguridad, la 2ª es también para paro de seguridad obligatorias según requisitos del Código Técnico de la Edificación (CTE).
Cuando el efluente penetra en el puesto de bombeo, el nivel de agua sube progresivamente hasta alcanzar la boya de nivel Nº 3 que informa al armario eléctrico poner en marcha una de las bombas, si el nivel de agua desciende hasta llegar a la boya Nº 3, se activa el paro de la bomba. El nivel de agua vuelve a subir, y cuando la boya de nivel Nº 3 envía la señal de puesta en marcha, es la segunda bomba la que se activa, ya que hay alternancia en el funcionamiento de las bombas con el objeto de evitar el excesivo desgaste de una de ellas. Si el nivel de agua, después de la puesta en marcha de una bomba, continúa ascendiendo, alcanzará la boya de nivel Nº 4 y se pondrá en marcha la segunda bomba. Si las dos bombas trabajando simultáneamente no fueran suficientes para evacuar el caudal y el nivel de agua siguiera ascendiendo hasta alcanzar el regulador de nivel Nº 5, éste daría la señal de alarma.
